與傳統的鐵、銅、鎳等金屬元素相比，鋯具有較低的密度和較小的熱膨脹系數。此外，鋯還具有較低的熱中子吸收截面積(僅為 0.18×10-28m2)和良好的耐腐蝕性能，這使得鋯及其合金在核工業以及航空航 天等特殊領域具有極廣泛的應用前景［1-3］。目前，鋯及其合金已經較成熟地應用于核反應堆中的包殼材料。

與不銹鋼相比，鋯及其合金能夠有效地將中子反射回反應堆內部，極大地節省了鈾燃料;而鋯合金在300 ～400 ℃ 的高溫高壓水蒸汽中具有的良好耐腐蝕性能，也使得反應堆具有了較長的使用壽命。因此， 金屬元素鋯被譽為原子時代的第一金屬。隨著我國航空航天、航海及化工事業的不斷發展，合金鋼等傳統材料已經越來越不能適應空間、海洋等特殊環境。近年來，國內外許多科學家已經將目標轉向了鋁基復合材料 及鈦合金、鋯合金等輕金屬材料［4-6］。

本文簡要概述了當今鋯合金的發展現狀，并對新型高強韌性鋯合金的成分設計、強化機理及應用進行著重分析。

1、鋯及其合金的發展現狀

鋯在地殼中的含量約為 220 g /t，儲量超過了銅、鎳、鉛和鈷等常用金屬而居于第 20 位。我國的鋯 礦儲量在世界上排名第 9 位，是鋯含量分布較為廣泛的國家。早期鋯的提煉技術不成熟，極大地限制了鋯 材料的應用。Kroll 于 1944 年成功研究了規模較大的延性鋯的生產方法，使得鋯及其合金得到了迅猛的發 展［7］。初期，鋯合金主要應用于核工業領域中的包殼材料［8］。近幾十年來，隨著對鋯合金的研究趨于 成熟，鋯及其合金在化工行業、醫用行業及一些特殊領域中也得到廣泛應用。

1.1核用鋯合金

鋯合金以其極低的熱中子吸收截面積和良好的抗高溫高壓腐蝕性能而在核工業中獲得了廣泛的應用，以 其為材料生產的零部件包括燃料包殼管、控制棒導向管、壓力管、元件盒以及一些結構材料等。法國、美國 、德國及俄羅斯等國家先后研究出了一系列的核用鋯合金。目前，已經成功應用在核工業上的有 Zr－2、Zr －4、Zr2。5Nb 以及近年來新開發的 ZIＲLO、E635、M5 及 NDA 等鋯合金［7］。這些新開發的鋯合金具有 更低的輻照蠕變性能和較好的抗碘應力腐蝕能力，此外，還能夠滿足燃料組件較高燃耗的要求，使組件的使 用壽命提升至 30 年。

近 30 年來，我國的科研工作者在綜合了 ZrSn和 ZrNb 系合金的優點后，開發出了新型高性能的NZ2 和 NZ8 鋯合金［9－10］。 合金的力學性能優于Zr－4合金，用其制備的組件在高溫水和蒸汽中的耐蝕性能 得到明顯改善，在 550 ℃ 過熱蒸汽中進行長期腐蝕后并沒有出現癤狀腐蝕現象［11］。

1.2耐腐蝕鋯合金

鋯具有優異的耐腐蝕性能，能夠抵抗大多數有機酸、無機酸、強堿和一些熔融鹽的腐蝕侵害，因此，腐 蝕環境中的一些關鍵部件可使用鋯材來提升使用壽命［12－13］。提升合金件耐腐蝕性能的另一種方法為表 面預處理［14］。工業中利用鋯本身具有的高吸氧這一特性，將鋯置于高溫空氣中，使得鋯表面獲取一層致 密的氧化膜，從而提升鋯及其合金的耐腐蝕和耐沖刷性能。實驗證明，經過表面氧化處理之后的鋯在硫酸介 質中的年腐蝕速率僅為純鋯的 5%，而耐沖刷性能卻提高了 2 倍。

目前，化工行業中已較多的使用鋯作為耐腐蝕材料，并且已成熟應用于熱交換機、洗堤塔、反應器、泵 、閥門和腐蝕介質管道等領域［15］。例如，用鋯合金制備出的濃縮管和水解管已成功應用在過氧化氫的生 產線中，而鋯制減壓閥、攪拌器和流量計等器件也在化肥生產、污水處理和染料工業中得以應用。耐蝕性鋯 合金主要為 Zr702、Zr704、Zr705 和 Zr706 合金［16－17］。Zr702 合金的成分接近于純鋯，主要加入了 少量的 O、H 和 N 等元素，其耐蝕性能較高，但力學性能較低，在含 FeCl3的硫酸介質中作為化工管道使 用。

Zr705 合金為鋯鈮合金，其力學性能是 Zr702 合金的 2 倍，對強度和延伸率要求比較高的化工設備例 如柵欄式換熱器等通常使用 Zr705 合金作為原材料。

生物醫用材料是近年來新興的一種高新技術材料，而生物醫用合金必須與生物體液環境具有良好的相容 性以及良好的耐腐蝕性。Ti6Al4V 合金是較早應用在人體硬組織的植入鈦合金，但其接近 110 GPa 的彈性 模量遠超出了人體自然骨骼15～30 GPa 的彈性模量［18］。鋯因具有良好的生物相容性、與骨骼類似的彈 性模量以及良好的耐蝕性而 被 科 研 人 員 所 重 視。 90 年 代 初，Smith ＆Nephew Ｒichards 公司 研制出了一種 ZrTiNb 合金，它不僅彈性模量與人體骨骼相類似，而且具有完全的生物相容性［19－20］。

Williams 等［21］也證實了ZrTiNb 合金在腐蝕和摩擦磨損共同作用條件下的退化程度明顯小于 Ti6Al4V 合金。隨后，一系列的 醫 用 鋯 合 金 被 研 發 出 來，例 如 ZrNb［22］、ZrMo［23］、ZrCu ［24］、ZrMoTi［25］和 ZrSi［26］等合金。

近年來，科研人員發現 α+β 雙相和 β 單相鋯合金與人體肌肉、骨骼和腦組織相容性最佳。 此外， β 單相合金與 α 單相合金相比具有較好的耐蝕性及耐磨性，是一種很有前途的外科植入用合金，可以在 各種醫療器械和其他的生物醫用材料中使用。

1.3高強韌鋯合金

在空間探測、深海探測以及高速鐵路等領域中，往 往 存 在 一 些 特 殊 的 使 用 環 境，例 如－ 200～200 ℃ 的交變溫度環境、持續的空間輻照和結構件之間的相對運動等等。在這些特殊環境下，長期服 役的結構件往往面臨著疲勞損傷、尺寸不穩定、原子氧侵蝕和摩擦磨損等問題［25］。

目前，應用在這些特殊領域的結構件主要由 20Cr、GCr15 等合金鋼材料制備，它們往往 存在抗輻照性能差、活動構件易損傷、密度大和成本高等問題［27－28］。而鋯及其合金與傳統的合金鋼等 材料相比有幾個重要的潛質:1) 熱膨脹系數小，尺寸結構穩定，具有制備精密結構部件的潛質;2) 具有抗空 間輻照損傷的潛質;3) 具有抗原子氧侵蝕的潛質［29］。因此，鋯及其合金有望適應特殊領域中的非常規壞 境條件，具有作為特殊環境下結構件使用的潛力。 而純鋯的抗拉強度較低，只有大約300 MPa，不可能直接 作為結構件來使用［30］。進行強韌化處理將成為鋯作為結構件使用的重要環節。目前，科研工作者已經研 制出了幾種典型的鋯合金，例如 ZrTi［31］、ZrCr［32］、ZrB［33－34］、ZrBe［35－36］、ZrAl［37］ 、ZrTiAl［38］及 ZrTiAlV［39］等合金。這些鋯合金的抗拉強度和純鋯相比具有顯著提升，ZrTiAlV合金 的抗拉強度甚至超過了 1 600 MPa，具有非常廣闊的應用前景［30］。

2、新型高強韌鋯合金的研究現狀及應用

2.1新型高強韌鋯合金的設計與制備

純鋯有 2 種主要的相，密排六方(HCP) 的 α相(常溫常壓)和體心立方(BBC)的 β 相(高溫)，除此以 外還存在著大量的亞穩相［40］。這些具有不同結構的同素異構體是設計新型鋯合金的基礎，因此充分了解 不同相的結構及其性質上的差異非常關鍵。研究發現，α 相與 β 相相比具有更加明顯的各向異性(力學與 物理性能)、較低的自擴散系數、較好的抗蠕變性能和較高的強度。此外，還可以從電子密度拓撲結構出發 ，建立鋯基本相的宏觀特性與微觀電子結構的關系，從而為新型高強韌鋯合金的設計提供重要的理論指導。

對于單相無序固溶體型鋯合金，合金元素的添加可以較好地控制相含量及力學性能。通過大量實驗和理 論計算系統研究了 Ti、Al、V、Cr、C、Sn、Mo 的固溶強化效果，結果表明，與 Zr 具有相似物理化學性質 的 Ti 元素的固溶強化效果最明顯，其他元素固溶強化效果依次為 Al、V、C、Cr［7］。

因此，新型高強韌鋯合金應當為 Zr－Ti 基，并適當加入其他合金元素，然后通過固溶處理對合金進行 強化以及控制亞穩 β 相的形成。對于雙相鋯合金，除了具有相結構的變化之外，還具有豐富的組織形態， 因此可以通過組織設計而使性能得到優化［41］。一方面，雙相鋯合金中由 α 相和 β 相組成的雙韌相可 以保證合金的塑性變形能力;另一方面，不同形態的雙相組織中存在大量的α /β相界面，從而對合金起到 顯著的強化作用。為了進一步明確 α /β 相界面的強化效應以及強度設計方法，在單相無序固溶體強韌化 設計的基礎上，結合雙相鋯合金的組織形態、晶粒尺寸、缺陷和相含量等影響因素，建立了雙韌相材料的強 度設計 Hall-Petch 方法［42］，其意義在于可以通過調節熱處理工藝控制組織參數，設計獲得所需性能。 結合單相固溶體鋯合金強度塑性變化規律、雙韌性相材料的強度設計及 Hall－Petch 方法已經設計開發出 了多種新型高強韌鋯合金材料(部分新型鋯合金如表 1 所示)［43－48］。與傳統的 ZrSn、ZrNb 等核用鋯 合金相比，新型高強韌鋯合金的強度提升了 1 ～ 5倍，且能夠保持良好的塑性。

由于鋯合金較高的熔點(1 400 ～ 1 800 ℃)，高溫凝固后的組織將非常粗大且很不均勻，這樣就會導 致合金力學性能的急劇惡化。因此，需要通過后續變形再結晶和多種熱處理工藝以調整組織形態并獲取優異 的綜合力學性能。組織超細化可以有效提高合金強度，而組織等軸化則能夠使合金具有良好的塑性。因此， 超細化和組織等軸化是組織優化的核心。新型鋯合金也繼承了傳統鈦合金的熱變形及熱處理手段( 如鍛造、 熱軋、退火、固溶時效等)來優化合金的顯微組織。

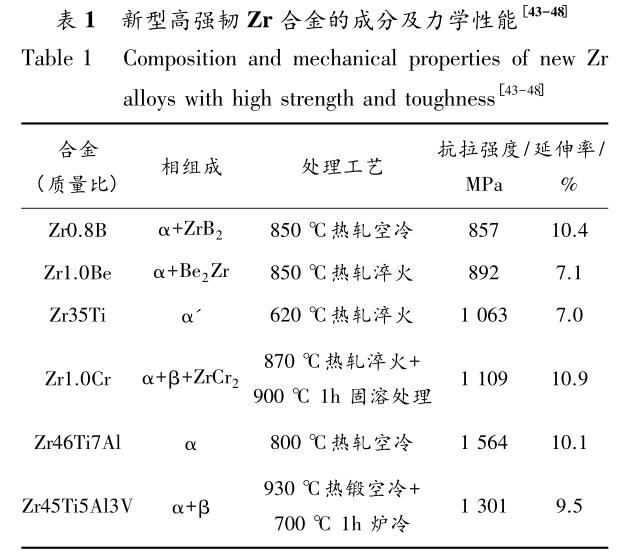

科研工作者最近開發出了一種新型的鋯合金復合變形熱處理工藝［47］，即亞穩 β /α″馬氏體相中 低溫大塑性變形結合長時間低溫時效復合工藝。圖 1 所示為通過復合優化技術所獲取的等軸及雙態鋯合金 組織。通過組織優化的新型高強韌鋯合金強度可達到 1 500 ～ 1 700 MPa，并且具有5% ～12%的塑性。

如圖 2 所示，ZrTiAlV 合金在經過復合優化技術處理之后，其可在保證一定塑性的前提下抗拉強度可 達1600 MPa。而經過 6 50 ℃ 時效處理之后的 ZrTiAlV 合金抗拉強度達到 1 400 MPa 以上，且延伸率 大于12%［49］。新型高強韌鋯合金的開發打破了傳統鋯合金在力學性能方面的限制，極大地擴大了鋯合金 的應用范圍。

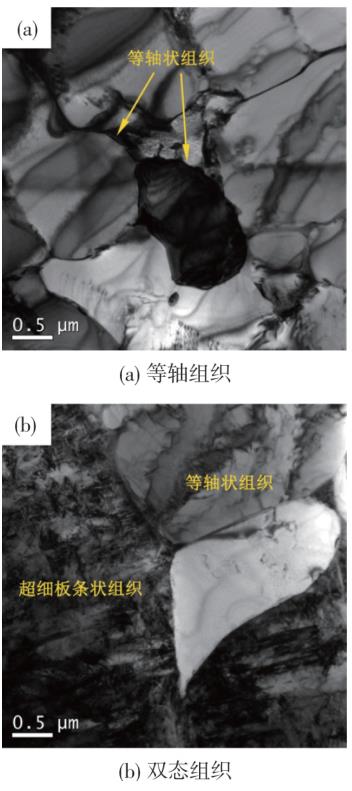

圖 1新型 Zr 合金的微觀組織形貌

Fig.1Microstructure morphology of new Zr-based alloys:(a) equiaxed structure; (b) duplex structure

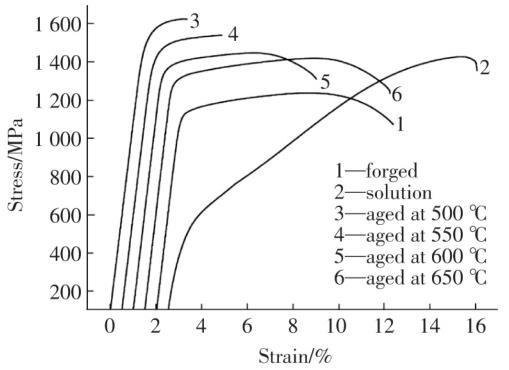

圖 2一種新型 ZrTiAlV 合金在不同熱處理條件下的應力－應變曲線［49］

Fig.2Stress-strain curves of a new ZrTiAlV alloy after different heat treatments［49］

2.2新型高強韌鋯合金的強化機理

2.2.1固溶強化

在 Zr 基體中固溶度較高的有 Ti、Al、V、Nb 等合金化元素。溶質原子與 Zr 原子之間的尺寸差會導 致 Zr 基體晶格發生畸變，從而產生固溶強化。

此外，添加的合金化元素越多，會導致合金整體的晶格畸變量增加，原子之間的相互作用力隨之增強， 鋯合金的固溶強化效果越明顯。圖 3 所示為添加不同 Al 含量后 ZrAl 合金的 XＲD 譜圖，可以觀察到 α 相的衍射峰逐漸向高角度方向偏移。Al 的原 子 半 徑 ( 0.143 nm ) 小于Zr的原子半徑(0.162 nm)，Al 原子固溶進 Zr 基體后，促使 α 相的晶格參數 a 值逐漸減小，而 c/a 值逐漸增大，從而引發 Zr 基體的晶格畸變隨 Al 含量的增加而增大，固溶強化的效果逐漸增強。

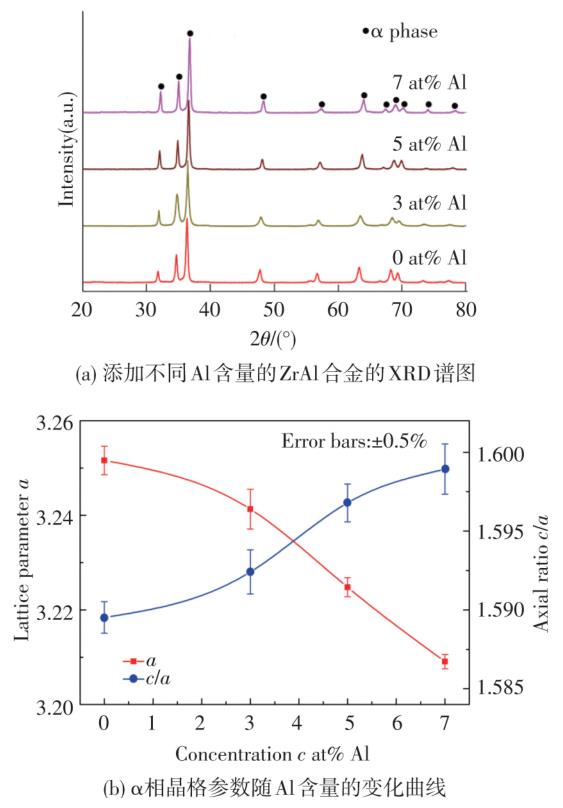

圖 3不同 Al 含量的 ZrAl 合金的 XＲD 結果

Fig.3XＲD results of ZrAl alloys with different Al contents:(a) XＲD patterns; (b) variation curves of α-Phasecrystal lattice parameter

2.2.2第二相強化

B、Be、Cr、C 等合金元素在 Zr 基體中的固溶度較低，主要以第二相的形式存在，進而對合金產生第 二相強化。梁順星等［50］通過向 Zr 合金中添加 C元素形成化合物來提升合金的表面硬度并達到了較理想 的效果。此外，當溶質原子(如 Al、V 等)的添加量低于 β 相的固溶度而高于 α 相的固溶度時，通過固 溶處理可以使 Zr 合金獲取過飽和的高溫相固溶體，而在隨后的低溫時效處理過程中則會析出化合物發生第 二相強化。一般情況下，利用固溶+時效方法獲取的化合物能夠均勻地分布在合金基體中，對 Zr 合金強度 的提升有較大的貢獻。

2.2.3細晶強化

添加合金元素(如 B、Be、Cr 和 Ti 等)或通過合適的熱變形及熱處理手段都可使 Zr 合金的組織得到 細化，進而產生細晶強化作用。圖 4 為純 Zr及添加質量分數 1.0%的 Be 元素后 Zr 合金的顯微組織圖片 ［35］。添加 Be 元素之后合金的顯微組織得到明顯的細化，原因為低固溶度的合金元素能夠促進基體在凝 固過程中的形核。 此外，景然等［51］證實了降低退火溫度可使 Zr 合金中 α 相板條寬度逐漸降低，從 而增加合金的強度及硬度。

圖 4Zr 合金顯微組織圖片［35］

Fig.4Optical micrographs of Zr alloys: (a) pure Zr; (b)Zr1。0Be alloy［35］

2.3新型高強韌鋯合金的應用

2.3.1核電、化工等領域

新開發的鋯合金同時具有高強韌性、耐輻照和耐腐蝕的優異性能，其抗腐蝕能力明顯優于目前化工 行 業 中 常 用 的 合 金 材 料 ( 如 不 銹 鋼 和Ti6Al4V 等)［52］，并已成功推廣應用于含重金屬離子廢 水、核工業企業廢水、廢甲醇回收利用、有機廢氣凈化、電子產品生產工業廢水等處理裝置中，替代目前常 用的合金材料制作了管道閥門、反應器、傳動構件等數十種產品(如圖 5 所示)，原材料與加工成本雖然略 有增加，但使用壽命提高了約 3～5 倍，有的甚至達到 10 倍以上。

2.3.2航空航天業

目前新型高強韌鋯合金已經在空間機構關鍵活動構件上得到應用。經測試，新型高強韌鋯合金比傳統合 金鋼具備更好的耐輻照、交變溫度場、空間低溫、超高真空、耐摩擦磨損等能力。例如r45Ti5Al3V 合金， 強度達到1300 MPa，斷后延伸率達到 9%，基體硬度為 HＲC42，表面處理后可以達到 HＲC62，其優異的綜 合力學性能，滿足了空間活動構件的要求。在空間環境效應方面進行了一系列測試:1)合金經帶電粒子輻照 后進行宏觀力學性能、表面納米硬度和磨損測試，結果顯示其在空間低能質子輻照條件下可以進行可靠服役 ;2)合金經原子氧暴露后，提高了其表面抗腐蝕和抗劃擦能力;3) 對其進行 2 ～ 8 km/s 的微小碎片累積 高速撞擊實驗，撞擊后合金產生明顯的塑性變形，并在高溫下完成旋轉動態再結晶過程，發生表面硬化，增 強了其抵抗空間微小碎片累積撞擊的能力;4)在－100 ℃的低溫條件下進行拉伸實驗，其抗拉強度為 1 720 MPa，塑性雖有所降低，但仍保持在 4%左右;5) 在－100 ～ 100 ℃ 條件下，該合金組織結構幾乎不發生變 化，強度沒有改變，同 時 在 該 溫 度 范 圍 內 熱 膨 脹 系 數 為 6.7 ×10^－6K^－1，約為鋼的 1 /2，確保了活動機構件的高精度運行。總之，在空間帶電粒子輻照、空間原子氧侵蝕、低溫等耦合作用下，該高強韌鋯合金構件仍可以進行可靠服役。目前已經制備出一系列空間機構關鍵活動構件，既拓寬了鋯合金的應用范圍，又突破了空間活動機構的選材局限性。圖 6 為鋯合金在某空間操作機構中的角形滑道器，該部件的使用不僅能使活動構件整體質量降低 16%，而且還提升了機構整體的精度。

圖 5新型鋯合金產品

Fig.5Products of new Zr alloys: (a) liquid mixer in chemi-cal system; (b) mixing head in chemical system

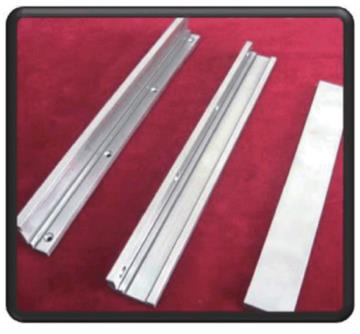

圖 6鋯合金角形滑道器

Fig.6Angle slide products of Zr-based alloy

3、結語

根據現有的研究，鋯合金已經廣泛應用于國民經濟、國防建設的許多領域，特別是在核工業和化工生產 中具有十分重要的用途。然而，由于鋯合金較差的力學性能，造成其應用范圍較窄，應用效果還不深入。目 前在高強韌鋯合金方面的研究還處于發展階段，但高強韌鋯合金已經表現出優異的綜合性能和巨大的應用潛 力。

因此，科研工作者應進一步加強高強韌鋯合金技術研究并強化其應用，這對加快我國工業化發展過程具 有重要意義。

參考文獻:

［1］ GLOAGUEN D，FＲAN-OIS M，GUILLEN Ｒ，et al．Evolution of internal stresses in rolled Zr702α［J］．Acta Materialia，2002，50(4): 871－880．

［2］ BAYKOV V I，PEＲEZ Ｒ J，KOＲZHAVYI P A，et al．Structural stability of intermetallic phases in the Zr－Snsystem［J］． Scripta Materialia，2006，55: 485－488．

［3］ 王旭峰，李中奎，周軍，等． 鋯合金在核工業中的應用及研究進展［J］． 熱加工工藝，2012 ，41(2): 71－74．

WANG Xufeng， LI Zhongkui， ZHOU Jun， et al．Application and research progress of zirconium alloy in nuclear industry［J］． Hot Working Technology，2012，41(2): 71－74．DOI:10 ．14158/j．cnki．1001－3814．2012．02．001

［4］ LIU C Y，QU B，MA Z Y，et al． Ｒecrystallization，precipitation，and resultant mechanical properties of rolled Al－Zn alloy after aging［J］． Materials Science and Engineering: A，2016，657: 284－290．

［5］ WANG X H，INOUE A，KONG F L，et al． Influenceof ejection temperature on structure and glass transition behavior for Zr-based rapidly quenched disordered alloys［J］．Acta Materialia，2016，116: 370－381．

［6］ XU W， BＲANDTM， SUNS， etal．Additivemanufacturing of strong and ductile Ti － 6Al － 4V byselectivelaser melting via in situmartensitedecomposition［J］． Acta Materialia，2015 ，85: 74－84．

［7］ 劉建章． 核結構材料［M］． 北京:化學工業出版社，2007．

LIU Jianzhang． Nuclear Structural Materials ［M］．Beijing: Chemical Industry Press，2007 ．

［8］ ＲICKOVEＲ H G， GEIGEＲL D， LUSTMAN B．History of development of zirconium alloys for use in nuclear power reactors ［Ｒ］． United States EnergyＲesearch and Development Administration NＲ: D，1975

［9］ 章海霞，李中奎，許并社，等． α－Zr 基體顯微組織對新鋯合金氧化膜的形成及其耐腐蝕性能 的影響［J］． 功能材料，2014，45(8): 8062－8066．

ZHANG Haixia，LI Zhongkui，XU Bingshe，et al． The effect of α－Zr matrix microstructure on the formation of oxide film and the corrosion resistance of new zirconium alloys［J］． Functional Material，2014，45(8): 8062－8066．DOI: 10．3969/j．issn．1001—9731．2014．08．013

［10］ 李中奎，劉建章，周廉，等． 新鋯合金耐蝕性能研究［J］． 原子能科學技術，2003，37(增 刊 1): 84－87．

LI Zhongkui， LIU Jianzhang， ZHOU Lian， et al．Ｒesearch on corrosion resistance for zirconium-based alloys［J］． Atomic Energy Science and Technology，2003，37(Suppl 1): 84－87 ．

［11］ 鮑 一 晨，張 樂 福，朱 發 文． Zr － 2． 5 Nb 合 金 在500 ℃ ，25 MPa 超臨界水中的 腐蝕行為［J］． 腐蝕科學與防護技術，2013，25(5): 398－401．

BAO Yichen，ZHANG Lefu，ZHU Fawen． Corrosion behavior of Zr－ 2．5 Nb alloy in supercritical water at 500 ℃ by 25 MPa ［J］． Corrosion Science andProtection Technology， 2013，25(5): 398－401．

［12］ 韓繼秋． 鋯金屬及其在化工耐蝕設備領域中的應用［J］． 煤礦現代化，2004(3): 47－48．

HAN Jiqiu．Nuclear zirconium metal and its application in the field of chemical corrosion resistance equipment［J］． Coal Mine Modernization，2004(3): 47－48．DOI:10．13606/j．cnki． 37－1205/td．2004．03．025

［13］ 周耀． 鋯和鋯合金在化工設備中的應用［J］． 化工設計，2003，13(4): 19－22．

ZHOU Yao． Application of zirconium and its alloy in chemical equipment ［J ］．Chemical Engineering Design，2003，13(4): 19－22．DOI:10．15910/j．cnki．1007－6247．2003．04．006

［14］ 吳華，范洪遠，應詩浩，等． 表面處理對鋯合金性能的 影響［J］． 金屬熱處理，2006，31 (1): 17－19．

WU Hua，FAN Hongyuan，YING Shihao，et al． Effect of surface treatment on the properties of zirconium alloys［J］． Heat Treatment of Metals，2006，31(1):17－19．DOI: 10．3969/j．issn ．1007－791X．2014．06．001

［15］ 余存燁． 鋯與鈦耐蝕性比較及應用互補性［J］． 腐蝕與防護，2007，28(5): 223－226．

YU Cunye．Comparison of corrosion resistance of zirconium and titanium and their  complementarity inapplications［J］． Corrosion ＆ Protection，2007，28(5): 223－226．DOI:10． 3969/j．issn．1005－748X．2007．05．003

［16］ 郝建民，緱鵬森，郝一鳴，等． 鋯合金微弧氧化陶瓷膜結構和耐蝕性的研究［J］． 熱加工工 藝，2013，42(14): 126－128．

HAO Jianmin，GOU pengsen，HAI Yiming，et al．Study on structure and corrosion resistance of micro-arc oxidation ceramic coating on zirconium alloy［J］． Hot Working Technology，2013 ，42(14): 126－128．DOI:10．14158/j．cnki．1001－3814．2013．14．059

［17］ 丁勃． 鋯合金的切削加工［J］． 金屬加工: 冷加工，2014 (15): 49－50．

DING Bo． Cutting of zirconium alloys ［J］． Metal Processing: Cold Working，2014 (15): 49－50．DOI: 10．3969/j．issn．1674－1641．2014．15．027

［18］ NIINOMI M．Mechanical properties of biomedical titanium alloys ［ J ］．Materials Science and Engineering: A，1998，243(1): 231－236．

［19］ LONG M，ＲACK H J． Titanium alloys in total joint replacement: a materials science perspective ［J］．Biomaterials，1998，19(18): 1621－1639．

［20］ WANG K． The use of titanium for medical applications in the USA ［J］． Materials Science and Engineering:A，1996，213(1): 134－137．

［21］ KHAN M A，WILLIAMS Ｒ L，WILLIAMS D F．Conjoint corrosion and wear in titanium alloys ［J］．Biomaterials，1999，20(8): 765－772．

［22］ NIINOMI M，NAKAI M，HIEDA J． Development of new metallic alloys for biomedical applications ［J］．Acta Biomaterialia，2012，8(11): 3888－3903．

［23］ NOMUＲA N， OYAK， TANAKA Y， et al． Microstructure and magnetic susceptibility of as-cast Zr－Mo alloys ［J］． Acta Biomaterialia，2010，6(3):1033－1038．

［24］ NIE L，ZHAN Y，LIUH，et al． In situ synthesized low modulus biomedical Zr － 4Cu － xNb alloys ［J］．Materials Science and Engineering: C，2013，33(8):5105－5108．

［25］ NIE L， ZHAN Y， LIUH， et al．Novel β-type Zr－Mo－Ti alloys for biological hard tissue replacements ［J］． Materials ＆ Design，2014，53: 8－12．

［26］ LI C，ZHAN Y，JIANG W． Zr－Si biomaterials with high strength and low elastic modulus［J］． Materials ＆Design，2011，32(8): 4598－4602．

［27］ 王治國，李臻，屈文濤，等． 沖刷時間對 20Cr 在不同腐蝕性液固流體中的沖蝕速率影響研究 ［J］． 科學技術與工程，2014，14(36): 159－164．

WANG Zhiguo，LI Zhen，QU Wentao，et al． Study on the effect of erosion time on erosion corrosion rate in different mediums of 20Cr steel［J］． Science Technology and Engineering， 2014，14(36): 159－164．DOI: 10．3969/j．issn．1671－1815．2014．36．030

［28］ 呂一中，王寶順，崔巖，等． SiCp/Al 復合材料 －GCr15 鋼干摩擦磨損行為研究［J］． 航 空材料學報，2008，28(3): 87－92．

LV Yizhong， WANG Baoshun， CUI Yan， et al．Friction and wear behavior of SiCp/AI composites dry sliding against GCrl5 Steel［J］． Journal of Aeronautical Materials，2008，28 (3): 87－92．DOI: 10．3969/j．issn．1005－5053．2008．03．019

［29］ 張新宇，馬明臻，梁順興，等． 新型鋯合金設計與強韌化研究進展［J］． 燕 山 大 學 學 報，2014，38(6): 471－483．

ZHANG Xinyu，MA Mingzhen，LIANG Shunxing，et al． Ｒesearch progress of new zirconium alloys design and strengthening and toughening ［J］． Journal of Yanshan University，2014， 38(6): 471－483．DOI: 10．3969/j．issn．1007－791X．2014．06．001

［30］ LIANG S X，YIN L X，MA M Z，et al． A multi-component Zr alloy with comparable strength and higher plasticity than Zr-based bulk metallic glasses ［J］． Materials Science and Engineering: A，2013，561: 13－16．

［31］ HSU H C，WU S C，SUNG Y C，et al． The structure and mechanical properties of as- cast Zr－Ti alloys ［J］．Journal of Alloys and Compounds，2009，488 ( 1):279－283．

［32］ ZHANG Z G， FENG Z H， JIANG X J， et al．Microstructure and tensile properties of novel Zr － Cr binary alloys processed by hot rolling ［J］． Materials Science and Engineering: A，2016，652: 77－83．

［33］ XIA C，FENG Z，TANC，et al． Effect of annealing on microstructure and tensile property of a novel ZrB alloy ［J］． Materials Science and Engineering: A，2016，674: 1－8．

［34］ DAＲGUSCH M S，BEＲMINGHAM M J，MCDONALD S D，et al． Effects of boron on microstructure in cast zirconium alloys ［J］． Journal of Materials Ｒesearch，2010，25(9): 1695－1700．

［35］ FENG Z H，JIANG X J，ZHOU Y K，et al． Influence of beryllium addition on the microstructural evolution and mechanical properties of Zr alloys ［J］． Materials ＆ Design， 2015，65: 890－895．

［36］ FENG Z，JIANG X，ZHOU Y，et al． Hot deformation behavior and the processing map of Zr－1．0 Be alloy in single α phase ［J］． Progress in Natural Science:Materials International，2015，25(5): 496－502．

［37］ FECHT H J，HAN G，FU Z，et al． Metastable phase formation in the Zr － Al binary system induced by mechanical alloying ［J］． Journal of Applied Physics，1990，67(4): 1744－ 1748．

［38］ JIANG X J，ZHOU Y K，FENG Z H，et al． Influence of Zr content on β-phase stability in α － type Ti － Al alloys ［J］． Materials Science and Engineering: A，2015， 639: 407－411．

［39］ LIANG S X，FENG X J，YIN L X，et al． Development of a new β Ti alloy with low modulus and favorable plasticity for implant material ［J］． Materials Science and Engineering: C，2016，61: 338－343．

［40］ TEWAＲI Ｒ，SＲIVASTAVA D，DEY G K，et al．Microstructural evolution in zirconium based alloys ［J］．Journal of Nuclear Materials， 2008， 383:153－171．

［41］ LIANG S X，YIN L X，LIU X Y，et al． Microstructure evolution and mechanical properties response of a TZAV alloy during combined thermomechanical treatments ［J］． Materials Science and Engineering:A，2014，619: 87－94．

［42］ LIANG S X， YIN L X， JIANG  Ｒ J， etal． Strengthening mechanism of two- phase titanium alloys with basketweave microstructure ［J］． Journal of Alloys and Compounds ，2014，603:42－47．

［43］ XIA C Q， JIANG X J， WANG X Y， etal．Microstructure and mechanical properties of hot-rolled ZrB alloys ［J］． Materials Science and Engineering:A，2015，628: 168－175．

［44］ FENG Z H，XIA C Q，JING Ｒ，et al． Microstructure and mechanical properties of ZrBe alloys processed by hot rolling ［J］． Materials Science and Engineering:A，2016，667: 286－292．

［45］ ZHOU Y K， LIANG S X， JING Ｒ， et al．Microstructure and tensile properties of hot-rolled Zr 50－Ti 50 binary alloy ［J］． Materials Science and Engineering: A，2015，621: 259－264．

［46］ ZHANG Z G，ZHOU Y K，JIANG X J，et al． A novel Zr-based alloy microstructure with high strength and excellent ductility ［J］．Materials Science and Engineering: A，2016，651: 370－375．

［47］ JIANG X J，WANG X Y，FENG Z H，et al． Effect of rolling temperature on microstructure and mechanical properties of a TiZrAl alloy ［J］． Materials Science and Engineering: A，2015，635: 36－42．

［48］ LIANG S X，YIN L X，LIU X Y，et al． Effects of annealing treatments on microstructure and mechanical  properties of the Zr345Ti35Al33V alloy ［J］． Materials Science and Engineering: A，2013，582: 374－378．

［49］ LIANG S X，MA M Z，JING Ｒ，et al． Preparation of the ZrTiAlV alloy with ultra- high strength and good ductility ［J］． Materials Science and Engineering: A，2012，539: 42－ 47．

［50］ LIANG S X，YIN L X，CHE HW，et al． Existing forms and effects of carbon on the surface structure and hardness of ZrTiAlV alloys with various Zr contents ［J］． Materials ＆ Design，2014，55: 864－868．

［51］ JING Ｒ，LIANG S X，LIUC Y，et al． Effect of the annealing temperature on the microstructural evolution and mechanical properties of TiZrAlV alloy ［J］．Materials ＆ Design，2013，52: 981－986．

［52］ XIA C， ZHANGZ， FENG Z， et al．Effect of zirconium content on the microstructure and corrosion behavior of Ti － 6Al － 4V － xZr alloys ［J］． Corrosion Science，2016，112: 687－695．

相關鏈接
