Zr-702合金具有低的熱中子吸收截面、優異的耐腐蝕性能、良好的力學性能和加工性能，在化工或精細化工行業中的應用日益增多，特別是在各種高腐蝕酸性介質環境條件下應用于換熱器、塔器、反應釜以及傳輸腐蝕性介質的管路系統[1-4]。

Zr-702設備在服役前不可避免地要經過焊接加工，且Zr-702設備的焊接主要以鎢極氬弧焊（TIG）為主。由于焊接接頭直接決定了產品制造和服役質量，因此研究該類合金TIG焊接頭的組織性能至關重要。Zr-702作為一種高活性稀有難熔合金，在焊接過程中極易與大氣中的氮、氫、氧等氣體發生化學反應，在接頭區域生成脆性化合物，會導致焊接接頭的塑韌性顯著降低，同時會影響焊接接頭各區域的耐腐蝕性能[5]。

目前，多數研究都集中于采用電化學和若干小時的靜態等溫失重試驗來研究母材或焊接接頭的耐腐蝕性能，但采用接近實際工況下長時間靜態等溫失重試驗來探究焊接接頭腐蝕行為的研究較少。本研究首先分析了TIG焊接接頭腐蝕前顯微組織，然后采用靜態等溫失重法對Zr-702焊接接頭與母材在250℃、15%(質量分數，下同)硫酸介質中進行不同浸泡時長的腐蝕試驗。采用金相顯微鏡、X射線衍射、氫含量分析、掃描電鏡等表征手段對腐蝕試樣的微觀組織及析出物進行定性和定量分析，并采用顯微硬度分析進行佐證，最后綜合分析以上試驗結果形成鋯焊接接頭在硫酸環境中的腐蝕機制，為Zr-702在工程應用中提供必要的數據支撐。

1、實驗

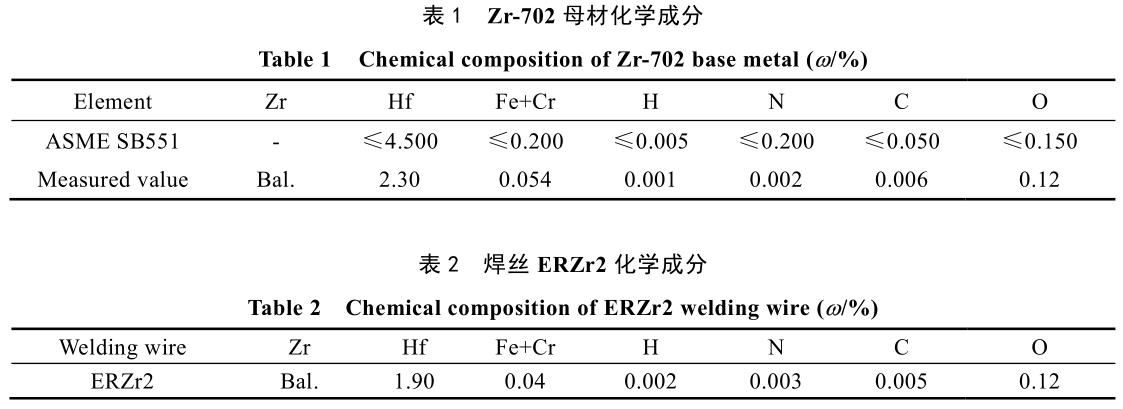

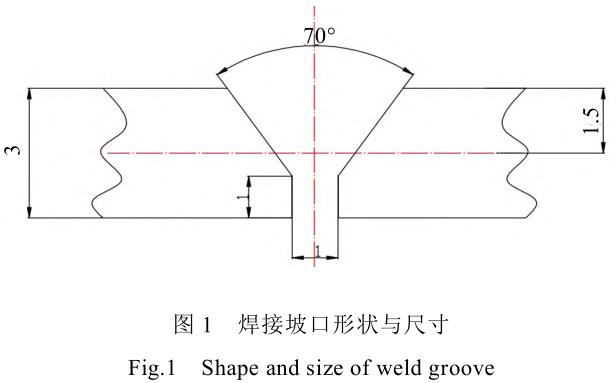

本次實驗選用厚度為3mm的Zr-702工業純鋯板材，尺寸為200mm×200mm，供貨態為再結晶退火，其中板材焊接坡口型式與接頭截面顯微硬度測量布點位置見圖1與圖2，鋯板材與鋯焊絲（Φ2.4mm）的化學成分見表1與表2。

試樣采用TIG焊接（單面焊雙面成型），焊接V型坡口角度為70°，焊道層數為2層，焊接設備型號為WX4-500，焊接電流100~110A，焊接電壓11~12V，焊接速度100mm/min，保護氣體（99.999%高純Ar）流量15L/min。

根據YS/T1308-2019標準，截取尺寸為30mm×10mm×3mm的Zr-702焊接接頭和母材試樣。將其表面采用不同型號砂紙（80#、320#、600#和800#）依次打磨，經無水乙醇清洗和脫水，干燥后稱重（精度0.0001g），并用游標卡尺測量試樣尺寸（精度0.01mm），在高溫磁力驅動反應釜中進行腐蝕失重試驗。試驗前，徹底清潔反應釜，將試樣固定并浸入腐蝕溶液中。實驗結束后，取出試樣，先用純化水沖洗，再用軟毛刷去除腐蝕產物，并采用超聲清洗機徹底去除腐蝕產物，然后用濾紙吸干水分，經無水乙醇脫水5min，冷風吹干后在干燥皿中放置0.5h，最后用電子天平稱重。

利用ASIO-VERT200MAT金相顯微鏡(OM)進行腐蝕前后組織觀察；利用TJ-HV-10Z自動轉塔維氏硬度計對腐蝕前后試樣橫截面顯微硬度進行測量，選取經過腐蝕與未經過腐蝕的尺寸30mm×10mm×3mm試樣進行橫截面硬度趨勢變化測試。選用載荷1000g，加載時間15s；應用BrukerD8AdvanceX射線衍射和美國LecoTCH-600氫氧氮分析儀對腐蝕試樣表面析出相和氫元素含量進行定性與定量分析；采用JSM-6460掃描電子顯微鏡對試樣腐蝕形貌進行觀察。

2、結果與討論

2.1焊接接頭組織分析

圖3a~3c分別為母材區(BM)、熱影響區(HAZ)和焊縫區(FZ)顯微組織形貌。從圖3a可以看出，Zr-702的母材區為細小的α等軸晶粒，晶粒較細尺寸約為26μm，晶界清晰可見。熱影響區組織由板條α相及殘留在α相界的β相組成，且相鄰晶粒間的取向不一致，同樣能夠看到明顯的晶界，見圖3b。焊縫區屬于高溫熔化區，經過TIG焊接后該區域的溫度遠高于α→β轉變溫度，在后續冷卻過程中形成了粗大的魏氏體集束及少量的馬氏體板條，見圖3c。

2.2硫酸介質中的耐腐蝕性能

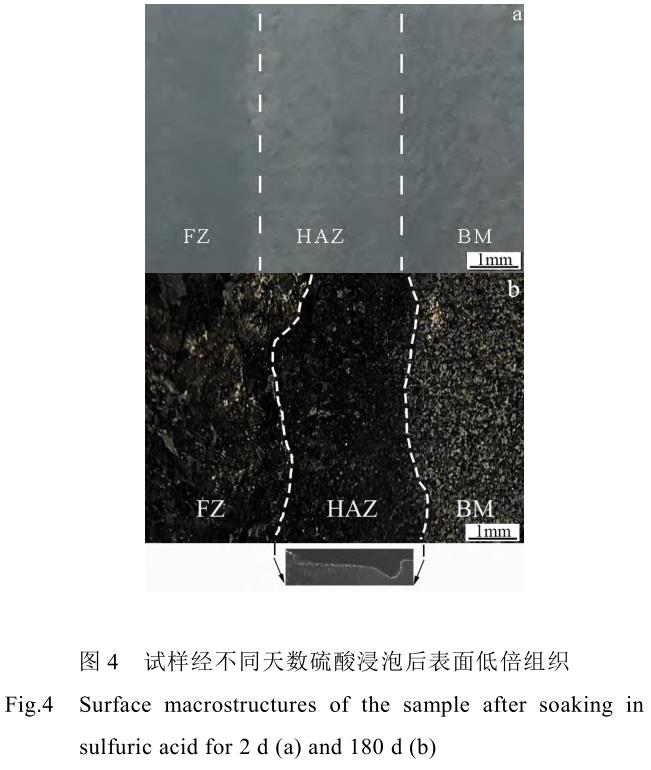

圖4為試樣經不同天數硫酸浸泡后的表面低倍組織。通過對比觀察圖4a與圖4b試樣表面宏觀腐蝕形貌可以看出，在250℃，15%硫酸介質環境中，經過腐蝕2、180d后，試樣表面均失去金屬光澤，且隨著腐蝕時間延長，試樣表面由均勻腐蝕向局部腐蝕轉變，焊接接頭呈現熱影響區優先腐蝕現象。

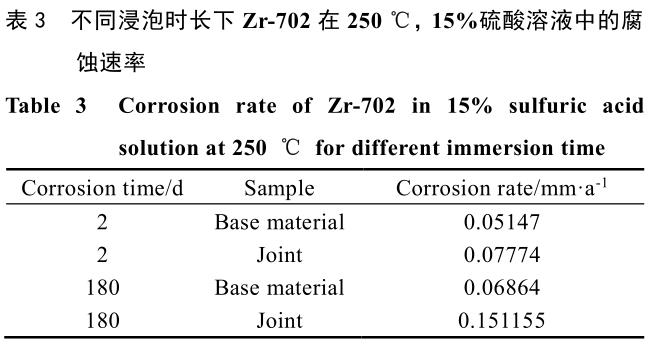

焊接接頭與母材在不同腐蝕時長下250℃，15%硫酸介質環境中的腐蝕速率計算結果見表3。在腐蝕時長為2d時，接頭的腐蝕速率較母材腐蝕速率增大1.5倍，表明TIG焊后會使試樣的耐蝕性降低，但在該濃度短時間條件下腐蝕均很輕微，耐蝕性良好。當將腐蝕時長設定為180d時，焊接接頭的腐蝕速率則有明顯的增大，浸泡時長為180d的腐蝕速率與浸泡2d相比平均腐蝕速率增大1.9倍，說明隨著時間延長，焊接接頭的腐蝕發生一定程度的加速現象。結合腐蝕形貌的宏觀觀察可知，腐蝕速率的顯著增加主要與熱影響區的局部腐蝕有關。

2.3腐蝕后焊接接頭顯微組織特征

圖5為焊接接頭各區域在250℃，15%濃度硫酸介質環境中腐蝕180d后的顯微組織。從圖5a可以看出母材區經過腐蝕以后試樣表面有黑色相擇優沿晶界析出。圖5b熱影響區腐蝕主要沿著晶內板條α相界面或不規則組織界面發生，有大量類似微裂紋出現，與母材區和焊縫區相比，其腐蝕較為嚴重。圖5c焊縫區腐蝕主要沿晶內馬氏體板條組織間或界面發生，腐蝕程度較熱影響區緩慢，但耐蝕性仍低于母材區，這可能與焊縫區中第二相粒子分布和魏氏體組織形態相關[6-9]。

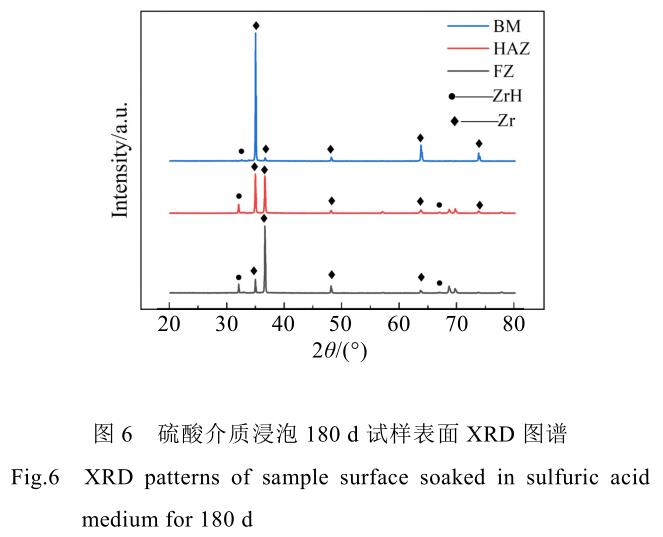

為進一步探究腐蝕析出物的種類以及相組成，對浸泡180d后的腐蝕試樣外表面進行了XRD分析，結果見圖6。從圖6中可看出，試樣表面存在脆性氫化物ZrH，其中焊縫區（FZ）與熱影響區（HAZ）中ZrH相對于母材區（BM）強度較高。根據實際試驗條件可知，ZrH可能來源于兩方面，其一是試樣進行TIG焊接時，由于過高的焊接溫度，使得試樣在800℃以上時少量吸氫[10]；其二試樣在硫酸介質中經過長時間浸泡，氫離子會吸附到試樣表面，形成氫原子，再通過擴散的形式進入晶體內部，開始形成固溶體，隨著氫原子數量增多，當金屬鋯的吸氫量超過×10-6時會產生針狀ZrH沉淀[11]。為了分析焊接接頭試樣各區域吸氫量大小，通過氮氫氧分析儀測定腐蝕后樣品在焊縫區、熱影響區、母材區三區的氫含量，H含量的測定結果分別為焊縫區0.060%、熱影響區0.098%、母材區0.051%，遠高于氫在金屬鋯中的極限固溶度（10^-6）。

結合X射線衍射分析結果可知，熱影響區ZrH含量最高，其次是焊縫區，母材區ZrH含量最低。

2.4腐蝕前后焊接接頭顯微硬度變化

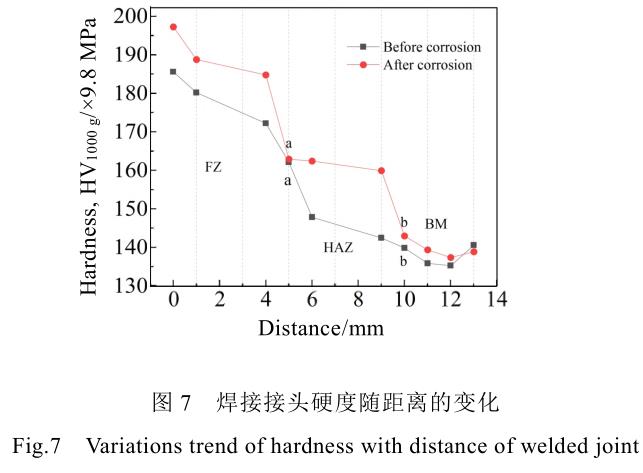

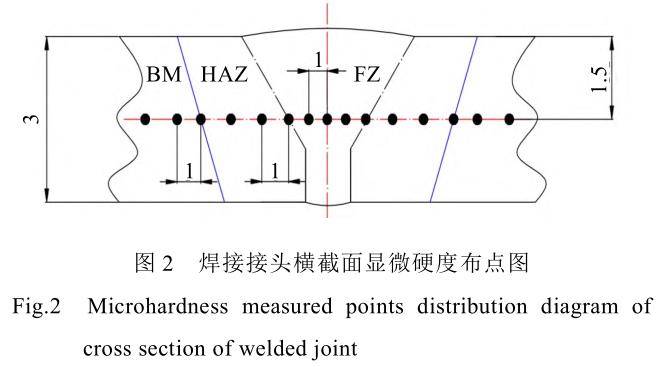

按照圖2所示測試線位置進行測試，以焊縫中心為起始點，點a為焊縫區與熱影響區的交界線，點b為熱影響區與母材區交界線，測試結果見圖7。圖7中折線變化幅度較為明顯，對于未經腐蝕處理的焊接接頭組織，硬度最高的位置為焊縫的中心位置，硬度（HV1000g）值達到1818.88MPa；硬度由焊縫中心到母材的變化趨勢基本呈現為逐漸降低趨勢；對于經過硫酸腐蝕的焊接接頭組織試樣，硬度最高的位置同樣在焊縫中心處，硬度（HV1000g）值達到1935.5MPa；硬度由焊縫中心到母材的變化趨勢同樣為逐漸降低趨勢，但整體的硬度值較未腐蝕試樣高。

在顯微硬度儀測量的過程中，測量的位置可能在材料的亞晶界、晶界與晶粒內部等不同位置處，且試樣橫截面處可能有分布不均勻的軟點與硬點，同樣也會使相鄰兩點的波動幅度較大。焊接接頭試樣上母材區的晶體結構為α等軸晶粒，焊縫區與熱影響區由于冷卻速度的不同會產生馬氏體組織或魏氏體組織，這是由于該區域中馬氏體與魏氏體組織硬而脆的特點造成的[12]，尤其焊縫區內局部位置存在交錯的籃網狀魏氏體組織（見圖5c），晶界數量增多，故，顯微硬度較焊接接頭其它區域提高。

經過硫酸腐蝕的焊接接頭試樣橫截面顯微硬度普遍高于未經腐蝕的試樣，可能是腐蝕后接頭表面析出了大量ZrH脆性氫化物，提高了腐蝕試樣表面整體硬度。

2.5腐蝕形貌及腐蝕機制分析

圖8為焊接接頭試樣經180d硫酸介質腐蝕后各區SEM微觀形貌。在腐蝕介質濃度為15%，溫度為250℃，腐蝕時長為180d的靜態等溫失重試驗中，腐蝕失重較為明顯，接頭的腐蝕形貌具有一定程度的不均勻性，接頭各區上以氫腐蝕為主，接頭的腐蝕布滿整個試樣表面。圖8a母材區表面氫化物分布呈現團聚現象，點狀或棒狀特征的氫化物首先會沿著晶界析出。圖8b和圖8c分別為接頭熱影響區和焊縫區，均可看到有點狀、棒狀或蠕蟲狀特征的氫化物，結合圖5b和圖5c可以看出氫化物均在晶內析出，體積較母材區氫化物明顯增大。

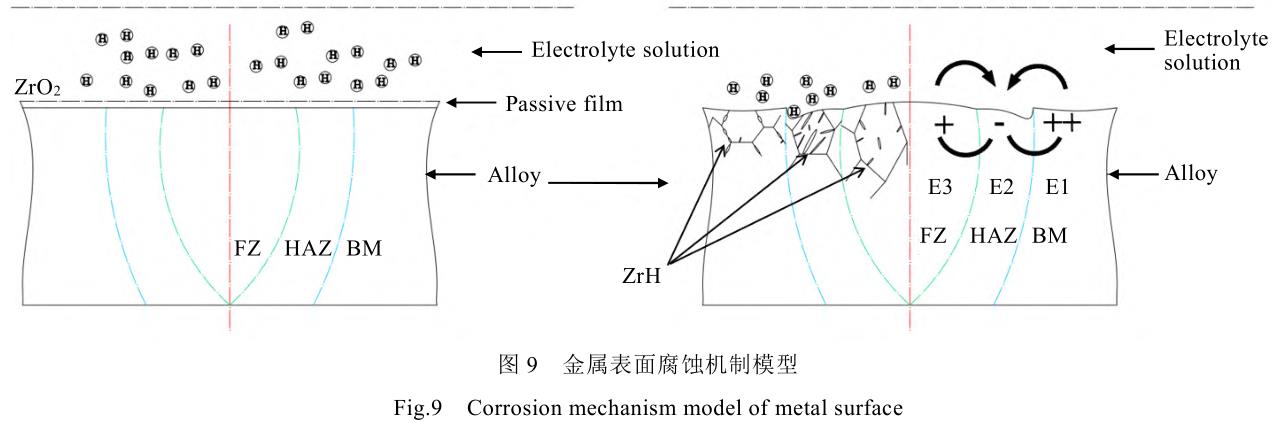

圖9為經250℃、15%硫酸介質環境中浸泡180d的Zr-702焊接接頭橫截面的腐蝕機制模型。焊縫區、熱影響區和母材區由于組織形態不一致，組織梯度大各區域之間存在電位差（該電位差數據在文獻[13]中實測得到母材區、焊接熱影響區和焊縫區自腐蝕電位分別為–525、–625和–587mV），有電偶腐蝕傾向，會加速電位較負材料的腐蝕[13,14]。熱影響區腐蝕電位最低，其在腐蝕環境中作為焊縫區-熱影響區和熱影響區-母材區雙偶對中的陽極更容易被優先加速腐蝕，根據偶對電位差異程度的不同呈現“煙斗型”腐蝕形態，

而母材腐蝕電位最高，其作為陰極則更容易受到保護。

另一方面由于試樣各區域間表面氧化膜存在缺陷數量不一，氫可以通過局部氧化膜中的裂紋或者空隙進行擴散，可能導致試樣各區域吸氫程度不同[15]。焊接試樣中熱影響區吸氫最為嚴重，其次是焊縫區，母材區吸氫量最低。氫主要以氫化鋯的方式存在于焊接接頭的內部。在試樣進行腐蝕試驗測試過程中，氫離子會從腐蝕介質中電離出來，當鋯基體表面鈍化膜電子被氫離子捕獲時，會形成氫原子，一定數量氫原子會通過鈍化膜與金屬間的界面而擴散到金屬中，形成大量氫化物，產生很大的相變應力，加速氫腐蝕的發生，導致與鋯界面不斷產生表面微裂紋，隨著各區域吸氫含量的增加，最終發生試樣整體脆化[16]。同時存在于金屬基體與鈍化膜之間的第二相粒子同樣也可以作為氫的吸收路徑[17-20]。

3、結論

1）在硫酸介質中，焊接接頭的腐蝕速率均大于母材，說明采用TIG焊接后的接頭耐蝕性能降低，浸泡時長對焊接接頭的腐蝕速率影響顯著，可導致其平均腐蝕速率呈現明顯的加速現象，向局部腐蝕轉變。

2）焊接接頭在硫酸介質中浸泡180d，表面會吸氫且過飽和后形成ZrH析出相，焊縫區和熱影響區ZrH主要分布在晶內，母材區以晶界分布為主，其中熱影響區氫腐蝕最嚴重，其次是焊縫區，母材區最輕微。焊接接頭各區域腐蝕程度與組織形態、氫化物分布及相變應力密切相關，焊接接頭各區腐蝕后硬度值較腐蝕前整體上升。

3）Zr-702母材在硫酸介質中的腐蝕方式主要為均勻腐蝕；焊接接頭因各區存在明顯組織梯度，故存在電位差，其腐蝕方式以電偶腐蝕和氫腐蝕聯合作用的局部腐蝕為主。

參考文獻References

[1] Feng Zhihao(馮志浩), Xia Chaoqun(夏超群), Zhang Xinyu(張新宇) et al. Materials Science and Technology(材料科學與工藝)[J], 2018, 26(2): 1

[2] Wang Peng(王 鵬), Zhang Weigang(張衛剛), Sun Xudong(孫旭東). Materials Reports(材料導報)[J], 2020, 34(S1): 385

[3] Hu R M, Ling X. International Journal of Pressure Vessels and Piping[J], 2009, 86(12): 813

[4] Ren?iuková V, Macák J, Sajdl P et al. Journal of Nuclear Materials[J], 2018, 510: 312

[5] Liu Jianzhang(劉建章). Nuclear Structural Materials(核結構材料)[M]. Beijing: Chemical Industry Press, 2007: 3

[6] Luan Baifeng(欒佰峰), Xue Jiaojiao(薛姣姣), Chai Linjiang (柴林江) et al. Rare Metal Materials and Engineering(稀有金屬材料與工程)[J], 2013, 42(12): 2636

[7] Yao Meiyi(姚美意), Zhou Bangxin(周邦新), Li Qiang(李強) et al. Rare Metal Materials and Engineering(稀有金屬材料與工程)[J], 2004, 33(6): 641

[8] Ling Kun(凌 堃), Wang Zhengdong(王正東). Nuclear Power Engineering(核動力工程)[J], 2013, 34(3): 37

[9] Annand K, Nord M, Maclaren I et al. Corrosion Science[J],2017, 128: 213

[10] Li X G, Gong B M, Deng C Y et al. Corrosion Science[J],2018, 149: 1

[11] Kearns J J. Journal of Nuclear Materials[J], 1967, 22(3): 292

[12] Hu Xiaodong(胡效東), Jiang Di(姜 迪), Li Yajiang(李亞江).Journal of Southwest Jiaotong University(西南交通大學學報)[J], 2014, 49(5): 862

[13] Li Ning(李 寧), Zhang Min(張 敏), Luo Sheji(雒設計) et al.Rare Metal Materials and Engineering(稀有金屬材料與工程)[J], 2021, 50(6): 2100

[14] Zhang Wenyu(張文毓). Total Corrosion Control(全面腐蝕控制)[J], 2018, 32(12): 51

[15] Long Y, Song W W, Fu A Q et al. Corrosion Science[J],2022, 194: 109 926

[16] Su Yanqing(蘇彥慶), Yan Hui(顏 卉), Wang Liang(王 亮)et al. Chinese Journal of Nature(自然雜志)[J], 2018, 40(5):323

[17] Komeili M, Arabi H, Yusupov R V et al. International Journal of Hydrogen Energy[J], 2021, 46(36): 19 060

[18] Wang Jinhong( 王 錦 紅 ), Yao Meiyi( 姚 美 意 ), Zhou Bangxin( 周 邦 新 ) et al. Rare Metal Materials and Engineering(稀有金屬材料與工程)[J], 2011, 40(6): 1084

[19] Zhang Yin(張 寅), Zhang Cheng(張 誠), Yuan Gaihuan(袁改煥) et al. Rare Metal Materials and Engineering(稀有金屬材料與工程)[J], 2019, 48(8): 2507

[20] Chen Liang(陳 亮), Yang Zhongbo(楊忠波), Miao Zhi(苗志 ) et al. Nuclear Power Engineering( 核 動 力 工 程 )[J],2012(S2): 4
